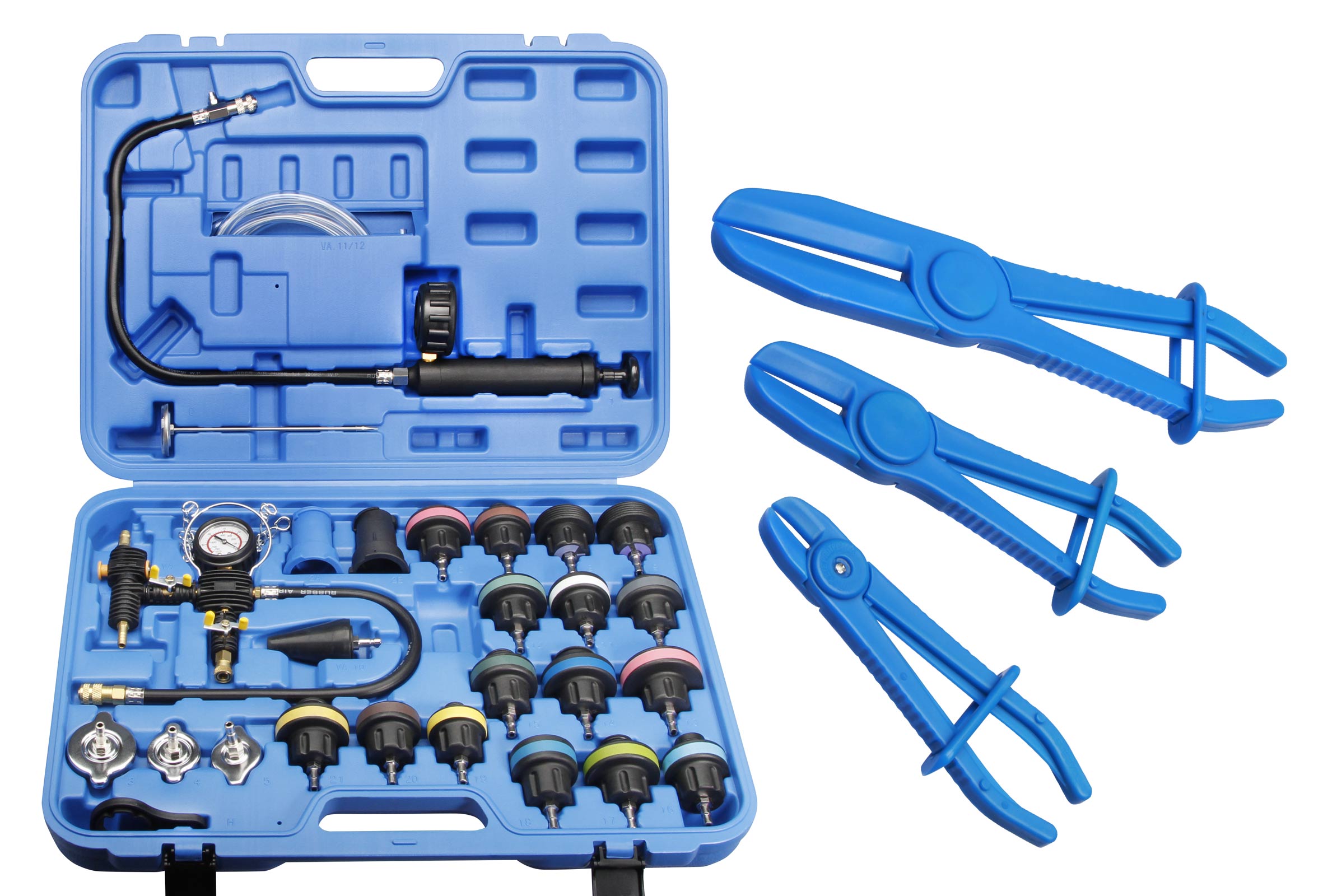

28 tlg. Kühlsystemtester Kühlerabdrückgerät Set mit Verwendungsliste im KunststoffkofferDurch Druckaufbau mit der Handpumpe, lassen sich Kühlsysteme der unterschiedlichsten Fahrzeugtypen prüfen.Komplett mit verschiedenen Adaptern, Pumpe mit Manometer, Thermometer mit langer Sonde, Druckluftanschluss.Der Druckluftanschluss dient dazu um einen Unterdruck zu erzeugen.Damit kann das Kühlsystem automatisch wieder befüllt werden! Sicherheitsanleitung: Art.Nr. 100827 / Kühlsystemtester 1. Den Motor nicht während der Druckprüfung starten um Verbrennungsgefahr zu vermeiden2. Bitte stellen Sie sicher dass die Kühlerflüssigkeit vor der Inbetriebnahme kalt ist. 1.1 Überprüfen Sie Leck im Kühl-System mit Kühler-Test Kappen Schritt 1: Entfernen Sie den Original Kühlerdeckel. Schritt 2: Wählen Sie eine passende Kühler Test Kappe und drehen Sie auf die Kühler Öffnung. (Referenz-Seite Nr.6 - Nr.7 Anwendung der Kühler) Schritt 3: Durch betätigen der Handpumpe, Druck bis zu 1 – 1,5 bar aufbauen  (siehe Abb. 1 & 2) Schritt 4: Prüfen Sie die Manometer-Anzeige, wenn der Messwert  sinkt, bedeutet es, dass es eine Undichtigkeit in Kühlersystem gibt. Bitte überprüfen Sie das Kühlersystem und reparieren Sie sie gegebenenfalls. 1.2 Überprüfung auf Undichtigkeiten des ursprünglichen Kühlerverschlussdeckels Schritt 1: Wählen Sie  Adapter 2A oder 2B, und Adapter 3,4 oder 5 um den Metall- Kühlerverschlussdeckel zu prüfen. Schritt 2: Betätigen Sie die Handpumpe ein paar Mal, und überprüfen sie den Kühlerverschlussdeckel auf Dichtigkeit. Hinweis: Wenn die Kappe zum Beispiel einen maximalen Druck von 0,9 kg/bar zulässt, hat dann drücken Sie die Pumpe nicht über 0,9 bar, beim Dichtigkeits-Test. Schritt 3: Überprüfen Sie ob die Monometeranzeige fällt.___________________________________________________________________________ Angabe der Vakuum-Kühlsystem KIT: 1.  Manometer2.  Haken3.  Druckluft Schalter4.  Druckluftversorgung5.  Ein / Aus Taste6.  Dünner Schlauch Anschluß ( Abluft )7.  Kühlmittel Schalter8.  Kühlmittel Schlauch, Anschluss für Schlauch Nr. 12 9.  Kühler Test - Deckel Anschluss10. Universal-Gummi-Kühler Adapter11. dünner Schlauch für Abluft12. Kühlmittel Schlauch zur Kühlmittelbefüllung Anleitung von Vakuum - Typ Kühlsystem Kit 2.1 Reinigung eines Kühlsystems Schritt 1: Das Wasser aus dem Kühlersystem entfernen so viel wie möglich. Schritt 2: Offnen sie die Motorhaube und befestigen sie den Haken Schritt 3:Drehen Sie den mitgelieferten Universal-Kühler Gummi- Adapter oder eine geeignete Kühler Test Kappe auf den Kühler. Schritt 4:Sicherstellen, dass alle Schalter auf OFF stehen, verbinden sie den dünnen Schlauch mit dem Nr. 6 Anschluss und verbinden Sie Anschluss Nr.9 mit der Kühler-Test-Kappe. Schritt 5:Schließen Sie die Druckluftleitung an Anschluss Nr.4 an, schalten sie die Taste Nr.5 auf "on" und schalten Sie den Druckluftschalter Nr.3 auf "on", um die Luftzufuhr zu ermöglichen (siehe Abb. 7) Schalter Nr.7 auf „off“. Die Druckluft evakuiert nun das Kühlsystem durch den Venturi-Effekt. Der Vorgang dauert je nach Größe des Kühlsystems einige Minuten. Ist der Unterdruck auf -20 bis -25 in Hg gefallen, schließen sie Schalter Nr.3 und Nr. 5. Schließen sie Schlauch Nr.12 und Anschluss Nr.8 an und tauchen Sie den Schlauch Nr.12 in das neue Kühlmittel. Jetzt Schalter Nr.7 auf „on“ schalten. Das neue Kühlmittel wird in das Kühlsystem gesaugt.  + Abklemmzangen geeignet für:KühlerschlauchKraftstoffleitung Abklemmen von: Kühlmitteln BremsflüssigkeitVakuumschlauch passend für die meisten KFZ-Schläuche mit abgerundeten Backen Im Lieferumfang enthalten:   große Zange: für Schlauchgröße ca. 0 - 7 cm3/4" - 2-1/2" Spannweite: 19 - 63,5 mmZangenlänge: ca. 25,5 cm mittlere Zange: für Schlauchgröße ca. 0 - 3,7 cm1/2" - 3/4"Spannweite: 12,5-19 mmZangenlänge: 18,5 cm lang kleine Zange: für Schlauchgröße ca. 0 - 2 cm3/4" - 2-1/2"Spannweite: 3 - 12,5 mmZangenlänge: 15,5 cm lang Material: Kunststoff

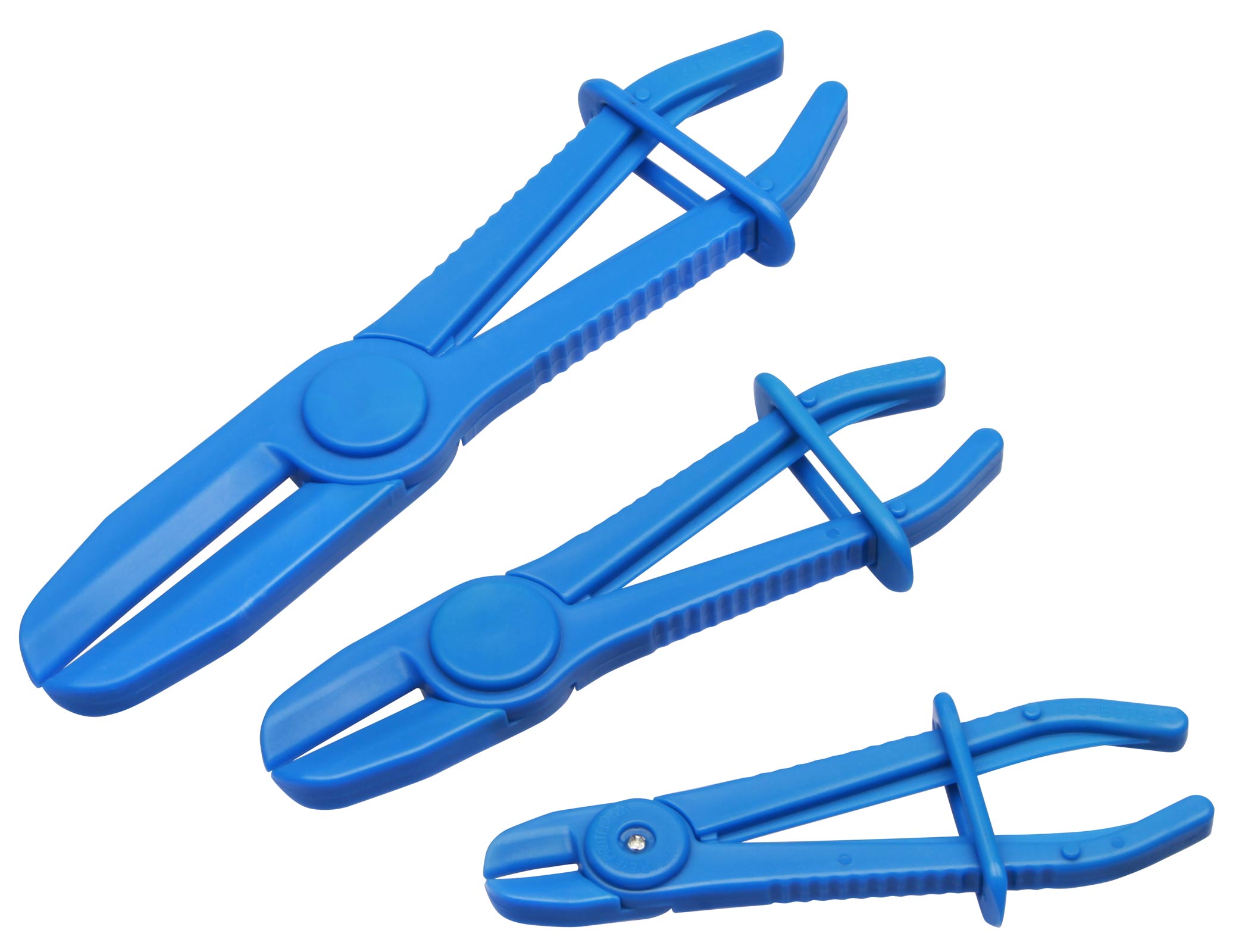

Abklemmzangen geeignet für:KühlerschlauchKraftstoffleitung Abklemmen von: Kühlmitteln BremsflüssigkeitVakuumschlauch passend für die meisten KFZ-Schläuche mit abgerundeten Backen Im Lieferumfang enthalten:   große Zange: für Schlauchgröße ca. 0 - 7 cm3/4" - 2-1/2" Spannweite: 19 - 63,5 mmZangenlänge: ca. 25,5 cm mittlere Zange: für Schlauchgröße ca. 0 - 3,7 cm1/2" - 3/4"Spannweite: 12,5-19 mmZangenlänge: 18,5 cm lang kleine Zange: für Schlauchgröße ca. 0 - 2 cm3/4" - 2-1/2"Spannweite: 3 - 12,5 mmZangenlänge: 15,5 cm lang Material: Kunststoff

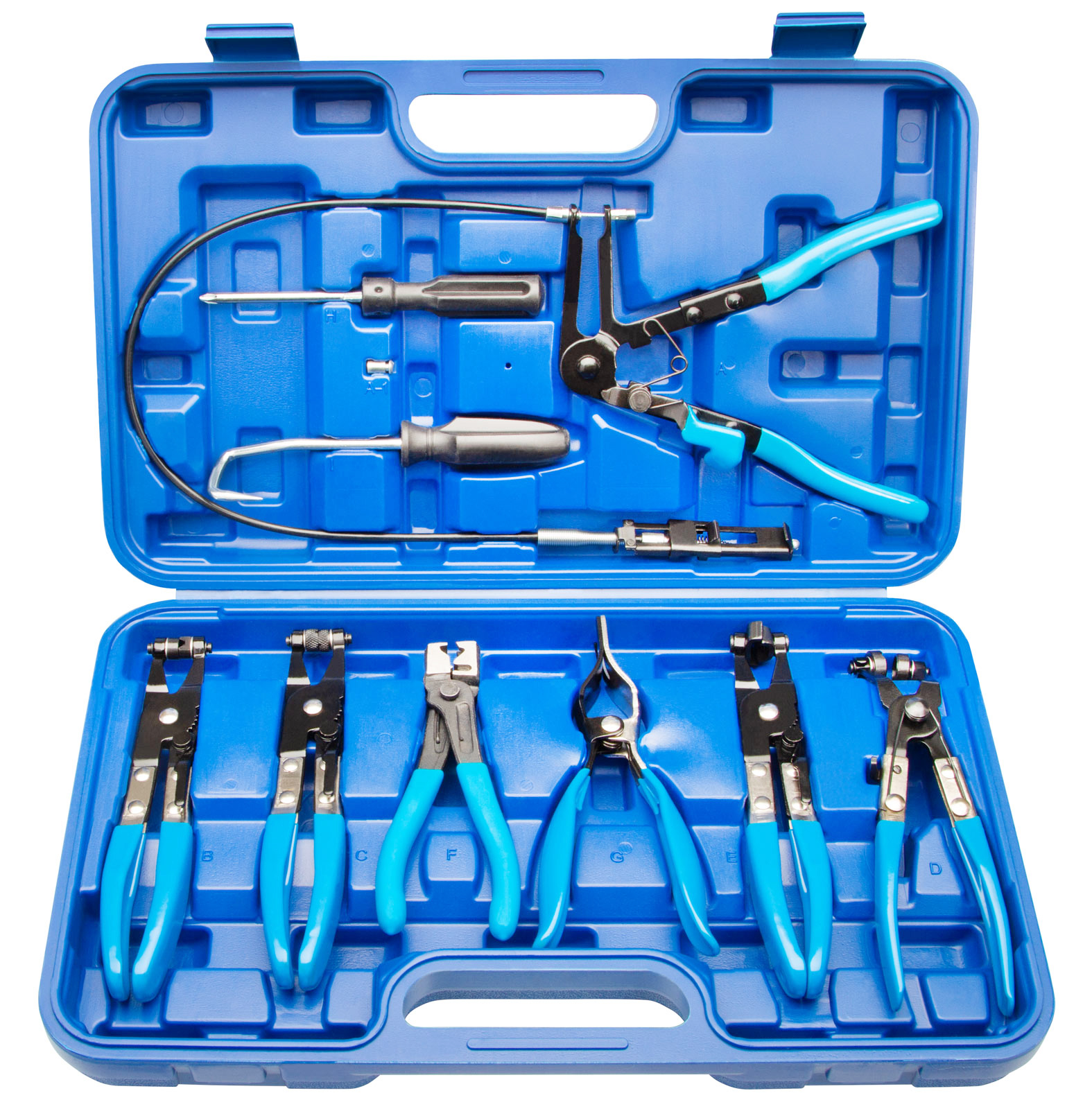

11 tlg. Spezialzangen Satz Montage - Demontage von Spezialschellen an Leitungssystemen, Schlauchschellen, Flüssigkeitssystemen, Federbandschellen und Flachbandschellen. Im Lieferumfang enthalten: Schlauchklemmen-Zange für CLIC und CLIC-R Schlauchschellen Zum Öffnen und Schließen von wiederverwendbaren CLIC und CLIC-R Schlauchschellen. Länge: ca.180 mm Schlauchklemmen-Zange mit Ratschenfunktion in 45° abgewinkelten Spitzen mit drehbaren Backen Länge: ca. 240 mm Schlauchklemmen-Zange mit Ratschenfunktion für selbstspannende Federbandschellen. Länge: ca. 210 mm Schlauchklemmen-Zangemit Ratschenfunktion für selbstspannende Federbandschellen mit beweglichen kreuzgeschlitz Backen Länge: ca. 210 mm Spezial-Schlauchklemmen-Zange mit Ratschenfunktionfür spezial selbstspannende Federbandschellen mit beweglichen kronenprofil Backen Länge: ca. 210 mm Spezial-Schlauchklemmen-Zange mit Bowdenzug und Ratschenfunktion für flexiblen und selbstspannenden Federbandschellen von 18 bis 54 mm.Länge: ca. 630 mm Spezial Schlauch-Abstreifzange zum einfachen Abstreifen von festsitzenden Schläuchen mit einem Ø von 4-13 mm.Länge: ca. 190 mm Wechselgriff Schraubenzieher Länge: 155 mm Schlitzt und Kreuzschlitz Spezialhaken Schlauch-Entferner Gesamtlänge: 185 mm
